石灰石NE斗式輸送設備
NE斗式提升機
NE型斗式提升機由運行部分(料斗與牽引膠帶)，帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間的機殼，驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。
常用的斗式提升機均為垂直式，較新型。斗式提升機被廣泛應用于冶金、化工、建材、礦山、糧油、塑料、醫藥、食品、飼料等行業。

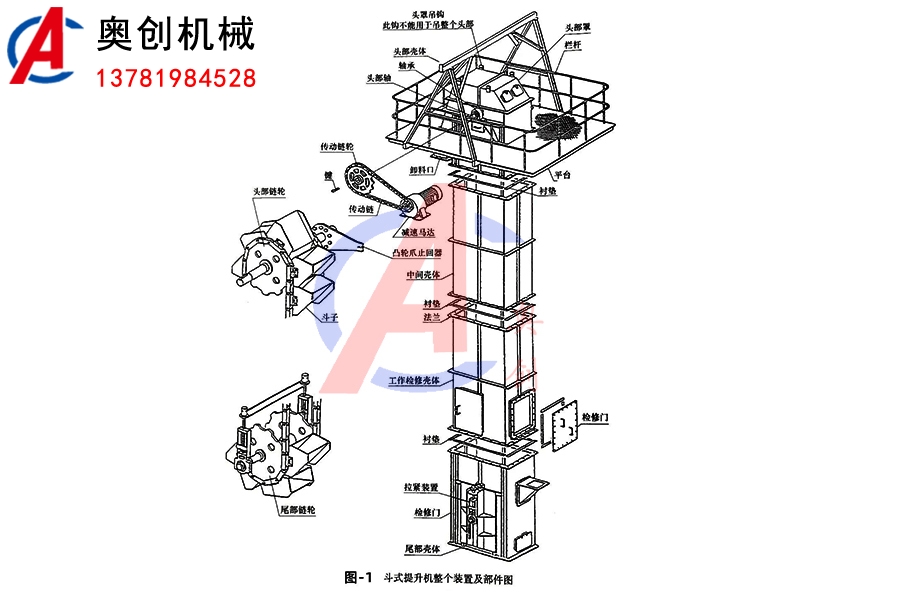

NE斗式提升機結構圖
NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依 用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
左裝:面對喂料口，驅動裝置動力在機殼左側。
右裝:面對喂料口，驅動裝置動力在機殼右側。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。
NE斗式提升機常見型號
NE板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
